Бассейн на загородном участке или в доме – атрибут роскошной комфортной жизни, к которой стремятся многие. И если для «моржей» и просто людей, которые любят закаляться, температура в бассейне особого значения не имеет, то для всех остальных требуется обеспечить комфортную температуру. Для взрослых рекомендуется температура воды +23 °С, а для детей +25 – +28 °С. В жаркую летнюю погоду вода в бассейне сама прогреется до такой температуры, а вот в остальные более прохладные месяцы необходимо обеспечить подогрев воды бассейна с помощью специальных устройств. Всего существует несколько способов нагрева воды, о которых мы и расскажем ниже.

  1. Сохраняем тепло – специальная пленка для бассейнов
  2. Солнечный подогрев воды в бассейне
  3. Подогрев воды в бассейне с помощью теплового насоса
  4. Теплообменники для подогрева воды в бассейне
  5. Электронагреватели для подогрева воды в бассейне
  6. Топливные нагреватели воды для бассейна



Сохраняем тепло – специальная пленка для бассейнов

специальная пленка для бассейнов

Вода – сама по себе неплохой аккумулятор тепла. Поэтому в первую очередь необходимо позаботиться о том, чтобы тепло, накопленное водой в течение дня, не растратилось попусту. Для этого уличный бассейн должен быть заглублен хотя бы на ¾ своей высоты в землю. Сверху воды расстилается теплосберегающее покрытие.

специальная пленка для бассейнов

В качестве теплосберегающего покрытия используется пленка с пузырьками светлого оттенка или черная – для накопления солнечной радиации. Пленку раскраивают под необходимый размер и укладывают на поверхность воды без дополнительного крепления. Такое покрытие уменьшает испарение воды с поверхности и сокращает теплообмен с воздухом.



Солнечный подогрев воды в бассейне

Солнечный подогрев воды в бассейне

Самый дешевый способ нагреть воду – использовать энергию солнца. Особенно это актуально в регионах, где преобладают ясные солнечные дни.

Для эффективной работы солнечного коллектора он должен располагаться так, чтобы в течение дня на него поступали солнечные лучи 4 – 5 часов. Это позволит поддерживать температуру воды в бассейне на уровне +25 - +30 °С или повышать температуру воды на 6 – 10 °С.

Солнечная гелио система подогрева воды в бассейне состоит из нескольких элементов: солнечного коллектора, насоса для перекачки воды, фильтра и клапана управления.

Фильтр необходим для того, чтобы в коллектор гелиосистемы не попадал мусор. Насос необходим для поднятия воды до гелиосистемы и продвижения ее по ней. Иногда требуется установить более мощный насос на фильтрационную систему. Клапан управления необходим для управления работой коллектора. Как это работает?

Солнечный подогрев воды в бассейне

На поверхности солнечного коллектора находятся датчики, которые контролируют уровень освещения и поступления тепла. Когда датчики определяют, что на коллектор поступает достаточно много тепла, они дают команду клапану управления направить поток воды из бассейна в коллектор. При этом систему фильтрации необходимо настроить так, чтоб она интенсивно работала именно в период наиболее активного освещения. Тогда отфильтрованная вода будет поступать в солнечный коллектор, где она нагревается и возвращается в бассейн с другой стороны.

Когда заданная температура воды в бассейне достигнута, вода перенаправляется и движется мимо коллектора, сразу попадая в бассейн после фильтрации.

Внутри коллектора гелиосистемы циркулирует теплоноситель, от которого и нагревается вода из бассейна. Когда в темное время суток коллектор остывает, поток воды через него прекращается. Клапан управления перекрывает его подачу в гелиосистему.

При установке солнечных коллекторов существуют определенные правила:

  • Обычно солнечные коллекторы располагают на крыше дома, но можно их устанавливать и на земле, на опоре, обеспечивающей определенный угол наклона.
  • Желательно располагать панели коллектора строго на юг. Допускается их смещение не более чем на 45 ° по отношению к югу.
  • Уклон размещения солнечных панелей зависит от региона установки, поэтому данную информацию следует почерпнуть в инструкции или у консультанта компании производителя.
  • Можно устанавливать коллекторы на крышах, развернутых на запад и восток. В таком случае используются специальные коллекторы с увеличенной площадью.

Существует несколько видов солнечных коллекторов, вы можете их увидеть на схеме ниже.

Виды солнечных коллекторов

Коллекторы с вакуумными стеклянными трубками несколько дороже, селективных панелей. А в магазинах по продаже оборудования для бассейнов обычно предлагают прямоугольные селективные панели.

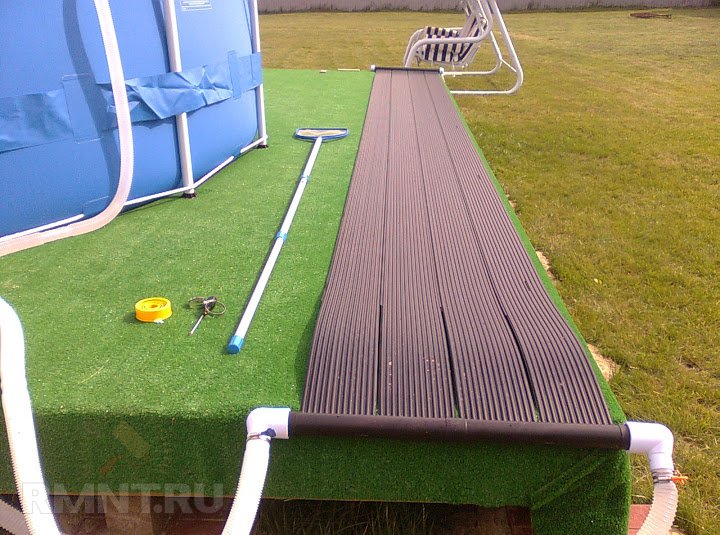

Например, подогрев воды в каркасном бассейне осуществляется с помощью панелей «Санхитер», «Azuro» и других. Они устанавливаются рядом с бассейном на специальной опоре, обеспечивающей правильный уклон.

Солнечные коллекторы на стойке

Расчет системы солнечного подогрева лучше доверить профессионалам, так как он учитывает множество параметров: интенсивность солнечного облучения, посещаемость бассейна, его размер, место установки, требуемая температура в бассейне.

В среднем площадь поверхности солнечного коллектора должна быть:

  • Для крытого бассейна или бассейна в доме – 50 – 70 % поверхности воды.
  • Для открытого бассейна – 70 – 100 % поверхности воды.

В уходе солнечные системы подогрева бассейнов очень простые. Требуется только регулярно чистить фильтры и сливать воду на зиму. Причем многие современные модели сами сливают воду на зиму. В зимнее время использовать гелиосистему для нагрева воды в бассейне не представляется возможным, так как в нашем регионе выпадает много снега. В бесснежные периоды вакуумные коллекторы могут работать и зимой, так как антифриз, протекающий в них, выдерживает температуру от -30 °С до +70 °С.

Пирамидальные солнечные коллекторы

Наибольшей популярностью пользуются прямоугольные модели солнечных коллекторов, но также существуют пирамидальные модели и даже навесы над бассейном. Солнечные коллекторы в виде навеса над бассейном выполняют сразу две функции: подогревают воду и уменьшают испарение воды и теплопередачу между водой и воздухом. Также помимо нагрева с помощью коллектора вода прогревается под действием прямой солнечной радиации, которую накапливает черная поверхность системы.




Подогрев воды в бассейне с помощью теплового насоса

Тепловой насос для подогрева воды в бассейне

Вторым по экономичности способом нагрева воды в бассейне можно считать использование теплового насоса. Его работа не зависит от интенсивности солнечного излучения, от длительности светового дня, что позволяет более качественно контролировать нагрев воды.

В основу работы теплового насоса положен цикл Карно. Фактически, он работает как холодильник, только наоборот. Тепловой насос берет тепло из окружающей среды и использует его для подогрева воды в бассейне. Источником тепла может быть грунт, водоем или воздух. Использовать тепловые насосы с грунтовым и водным коллектором только для подогрева бассейна не выгодно. Слишком дорого стоит само оборудование и монтаж коллектора.

Лишь в том случае, когда отопление дома и другие системы жизнеобеспечения организованы с помощью теплового насоса с грунтовым или водным коллектором, тогда его можно использовать и для нагрева воды в бассейне.

Подогрев воды в бассейне с помощью теплового насоса

В остальных случаях для бассейнов используют тепловые насосы воздушные. Внешне они напоминают наружный блок кондиционера. Вентилятор засасывает воздух окружающей среды, которые передает свое тепло теплоносителю (антифриз), который затем проходит компрессор и испаритель. В испарителе нагретый антифриз отдает свое тепло воде из бассейна, которая поступает туда по трубам. Затем остывший теплоноситель снова нагревается и цикл повторяется.

Важно! Воздушный тепловой насос может работать даже при температуре окружающей среды +5 °С. Обычно его устанавливают  в непосредственной близости от уличного бассейна. Если же требуется подогрев воды крытого бассейна в доме, то тепловой насос устанавливают снаружи дома.

Также обратите внимание, если тепловой насос используется для кондиционирования воздуха в помещении, его легко можно использовать и для подогрева воды. Отобранное из помещения тепло направляется для нагрева бассейна, а не просто выбрасывается на улицу.

Тепловой насос для подогрева воды в бассейне

Тепловой насос для подогрева бассейна намного экономичнее, чем обычный электронагреватель. Он потребляет всего 1 – 1,24 кВт, а выдает тепла на 5,5 – 6 кВт, тем самым экономя до 80% электроэнергии. Данная система является прекрасной альтернативой традиционным источникам энергии, так как она абсолютно экологична, не наносит вред окружающей среде и позволяет экономить.

Не забывайте сохранять тепло в бассейне с помощью пленки с пузырьками. Ведь намного больше тратится энергии и времени на первоначальный нагрев воды в бассейне, и совсем немного на поддержание заданной температуры.



Теплообменники для подогрева воды в бассейне

Теплообменники для подогрева воды в бассейне

Теплообменник используется довольно часто для подогрева воды в бассейне. Принцип его работы таков: его подключают к источнику тепла, например, котлу отопления или встраивают в систему центрального отопления. Теплоноситель, нагреваясь в котле, направляется в теплообменник, где отдает тепло воде из бассейна, которая через него прокачивается.

Теплообменники для подогрева воды в бассейне - схема работы теплообменника

Система подогрева воды в бассейне работает так: подключается циркуляционный насос для прокачки воды через теплообменник. Когда температура воды в бассейне опускается ниже требуемой, термостат подает сигнал, и насос включается. Вода прокачивается вдоль змеевика в теплообменнике и нагревается. Сливается обратно в бассейн с другой стороны.

Точно также, когда заданная температура достигнута, насос отключается. Вода из бассейна перестает проходить через теплообменник.

Теплообменники для подогрева воды в бассейне

Для большого бассейна используют сразу несколько теплообменников, чтобы ускорить нагрев воды. Размеры и мощность теплообменников бывают разными от 13кВт до 120 кВт. Также они бывают горизонтальными и вертикальными, титановыми и из нержавеющей стали. Так что можно подобрать агрегат для бассейнов различного объема и размеров.

Единственный недостаток такого способа нагрева воды в бассейне – это зависимость от котла отопления. Хотя если правильно спроектировать систему отопления и нагрева горячей воды, то таким теплообменником можно пользоваться и летом, когда отопление не работает. Котел будет включаться только для нагрева теплоносителя, который циркулирует между котлом и теплообменником бассейна.



Электронагреватели для подогрева воды в бассейне

Электронагреватели для подогрева воды в бассейне

Проточные электронагреватели оснащены внутри ТЭНом, вода в них нагревается не с помощью теплоносителя, а непосредственно от ТЭНа. Это налагает определенные ограничения на качество воды. Она должна быть достаточно мягкой, без примесей солей, чтобы нагревательный элемент прослужил дольше и не покрывался накипью. Также ТЭН изготавливается из сплавов, устойчивых к коррозии, и покрывается несколькими защитными слоями.

ТЭН для электронагревателя в бассейне

Учитывая то, что расход электроэнергии при таком способе нагрева довольно велик, обычно электронагреватели используют только для нагрева маленьких бассейнов. Например, надувной бассейн, каркасный бассейн, маленькие бассейны-джакузи.

Надувной бассейн с подогревом воды с помощью электронагревателя – роскошь, доступная даже семье со скромным бюджетом.

Электронагреватель для бассейна подключается непосредственно к сети. Его мощность бывает различной, от 3 до 18 кВт. Иногда бытовая электросеть не способна обеспечить работу подобного устройства. И это является существенным недостатком.



Топливные нагреватели воды для бассейна

Топливные нагреватели воды для бассейна

Напоследок хотелось бы остановиться на таком способе подогрева воды, как использование топливных котлов. Например, котел может быть газовым, пиролизным, на дровах, на мазуте и другом топливе. Нагрев воды в нем может быть реализован несколькими способами:

  • С помощью теплообменника, когда котел нагревает теплоноситель, а уже теплоноситель нагревает воду в бассейне.
  • Прямоточный нагрев воды непосредственно в котле.
  • Нагрев воды в емкости и затем сброс ее в бассейн.

Обычно такие системы подогрева воды в бассейне используются в тех регионах, где нет магистрального газа, а также других удобных способов нагреть бассейн. Установка любых котлов связана с рядом сложностей: разрешения, проекты, расчеты, дымоходы и обеспечение пожаробезопасности. Все это необходимо решать еще до начала строительства бассейна, а иногда и дома.

При выборе системы подогрева воды в бассейне необходимо учитывать его размеры, объем воды, до какой температуры следует нагревать, требуется ли автоматизация процесса и многое другое. Бюджет – тоже немаловажный аспект. Поэтому будет более правильным, если подбором и установкой нагревательного оборудования будут заниматься специалисты.
