Мануал по изготовлению новой версии станка для нарезки ленты из пластиковой бутылки.

В моей предыдущей работе я описывал процесс изготовления станка для нарезки ленты из пластиковых бутылок, многим этот станок понравился, а так же один из читателей в комментариях написал, что сделал себе такой же! И вот как и обещал, я выкладываю другую версию этого станка, более усовершенствованную в работе и легкую в изготовлении.

Необходимые материалы:
- обрезок швеллера;
- лезвие канцелярского ножа;
- шпилька с гайками;
- ножовка по металлу.






Сперва отпиливаем кусок швеллера, прикладываем к нему лезвие ножа и карандашом отмечаем где просверлить отверстие:

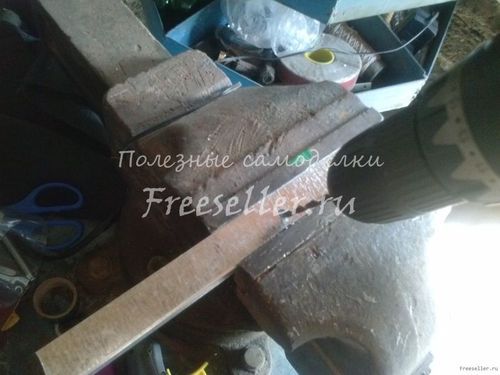

Затем зажимаем швеллер в тисках и делаем отверстие:




После этого ножовкой по металлу пропиливаем отверстия такого размера, какого хотите что бы была разрезаемая лента, я сделал 2 пропила для начала, в дальнейшем их можно будет добавить:

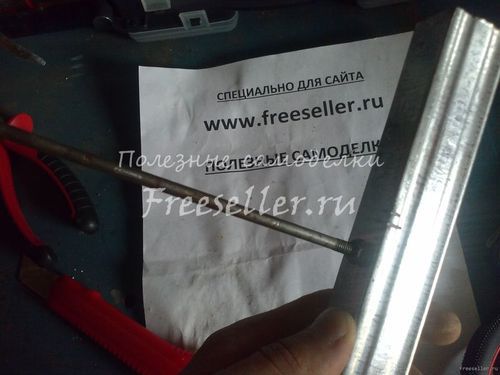

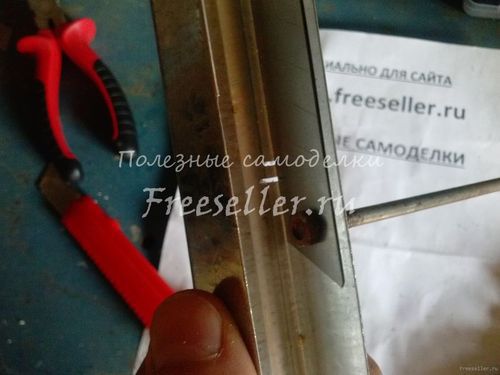

Теперь вставляем лезвие как показано на фото ниже и зажимаем его шпилькой:

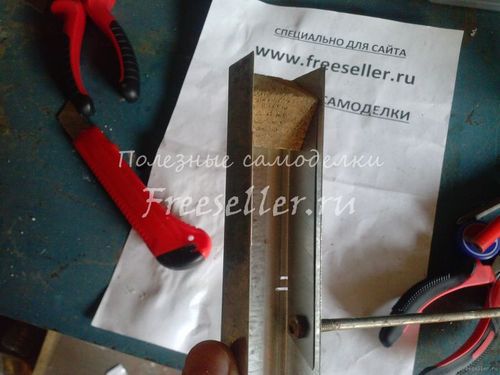

Что бы лезвие ножа в процессе эксплуатации "не играло", нужно поставить распорку из кусочка доски:

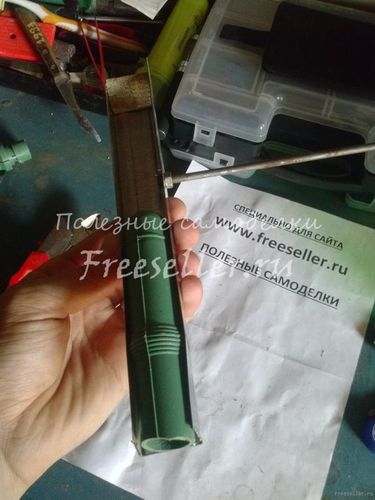

Что бы удобно было держать руками "бутылкорез", а так же фиксировать его в удобном для нас месте, изготавливаем ручку. Идеально подошла ручка от вантуза.

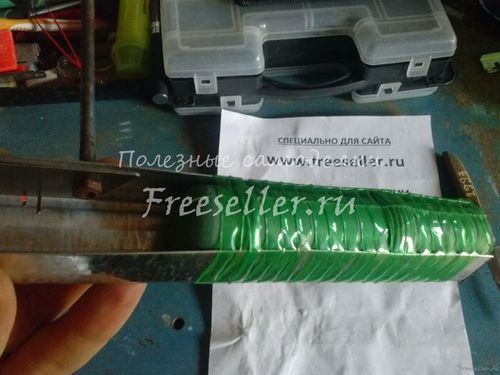

Вставляем ее в швеллер и обматываем уже знакомой нам лентой из пластиковой бутылки

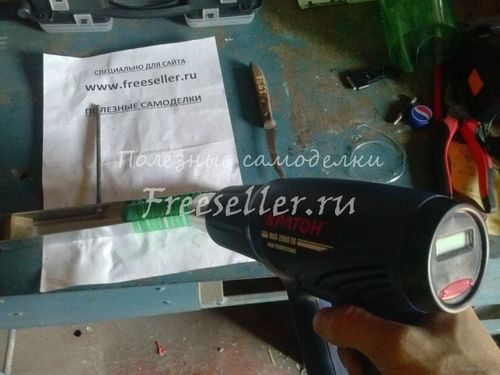

Нагреваем её строительным феном:

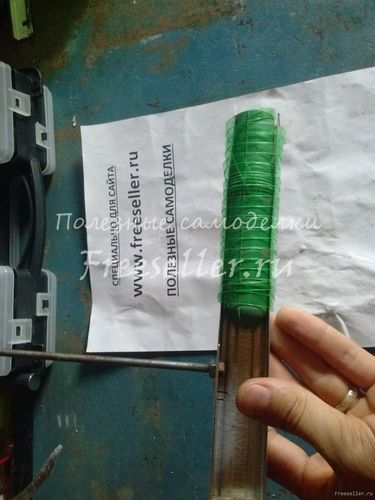

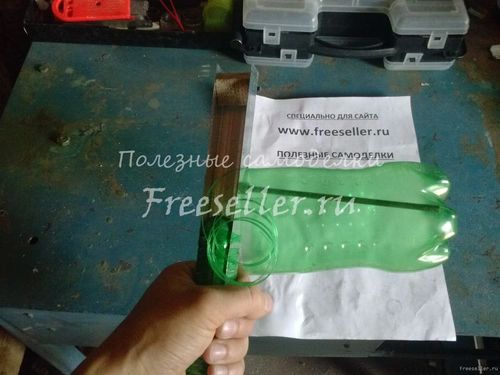

После нагрева лента очень плотно сжимается и получился вот такой результат:

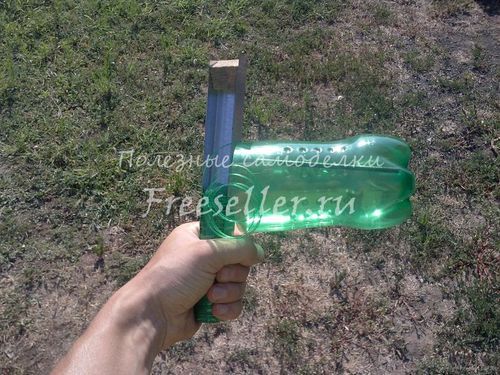

Теперь этот станок можно:

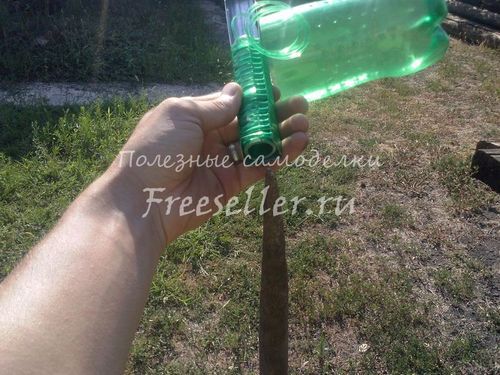

- держать в руках

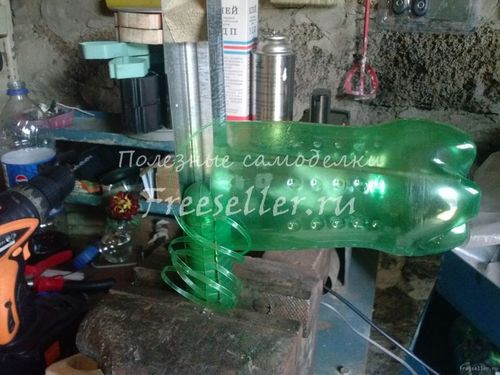

- зажимать в тисках

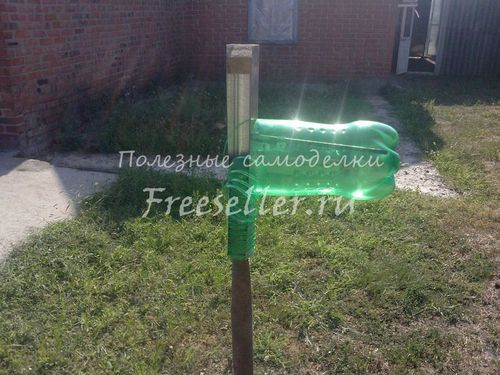

- одеть на металлическую трубу, ветку, ломик и т.д.






Если возникли вопросы, пожалуйста, задавайте.

Спасибо за внимание!
